Checkliste: 10 Angaben, die ein Kunststoff Tiefzieher von Ihnen braucht

Angaben, die ein Tiefzieher von Ihnen braucht - Das Wichtigste auf einen Blick

• CAD-Daten oder Skizze: Geometrie und Maße sind die Basis jeder Anfrage
• Material und Eigenschaften: Kunststoffart, ESD-Schutz oder Sterilisierbarkeit bestimmen das Verfahren
• Stückzahl und Abrufverhalten: Einmalige Kleinserien oder wiederkehrende Lieferungen erfordern unterschiedliche Werkzeugstrategien
• Anwendung und Verbausituation: Nutzungskontext prägt Geometrie, Toleranzen und Nachbearbeitung

→ Jetzt Checkliste herunterladen

Was braucht ein Kunststoff Tiefzieher für eine vollständige Anfrage?

Eine vollständige Anfrage umfasst technische, projektbezogene und anwendungsspezifische Informationen. Die folgenden 10 Angaben sind die Grundlage für einen optimalen Projektablauf.

1. CAD-Daten, technische Zeichnung oder Skizze

Die Bauteilgeometrie ist der zentrale Ausgangspunkt. Idealerweise stellen Sie 3D-CAD-Daten im STEP-Format oder eine bemaßte 2D-Zeichnung im PDF-Format zur Verfügung. Falls keine CAD-Daten existieren, helfen auch Skizzen mit groben Maßangaben, Fotos eines Referenzteils oder eine verbale Beschreibung.

formary erstellt auf dieser Basis ein erstes Konstruktionskonzept und prüft die Tiefziehbarkeit. Wenn Sie keine eigenen Konstruktionsdaten haben, übernimmt formary die Erstellung, basierend auf Ihren Anforderungen und langjähriger Erfahrung in der Entwicklung tiefziehfähiger Geometrien.

2. Maße und Abmessungen

Falls keine CAD-Daten vorliegen, sind mindestens Länge, Breite und Höhe des Bauteils erforderlich. Bei Trays mit Nestern sollten zusätzlich angegeben werden:

• Anzahl der Nester
• Abmessungen des einzulegenden Bauteils
• gewünschte Ausrichtung im Nest
• Griffmulden oder Entnahmehilfen

Auch Wandstärken, Radien, Bohrungen oder Aussparungen sollten möglichst früh kommuniziert werden, um Nachfragen zu vermeiden.

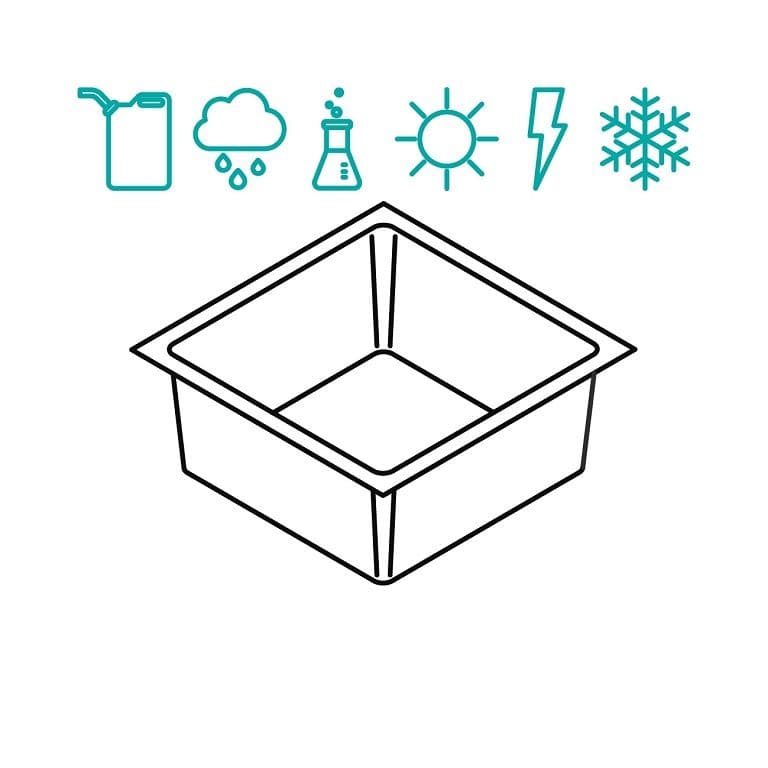

3. Material und Materialeigenschaften

Die Wahl des Kunststoffs beeinflusst Verfahren, Werkzeugauslegung und Kosten. Geben Sie das gewünschte Material an oder beschreiben Sie die geforderten Eigenschaften. Typische Materialangaben umfassen die Kunststoffart, die Materialstärke der Ausgangsplatte, die gewünschte Farbe sowie spezielle Eigenschaften wie ESD-Schutz, UV-Beständigkeit, Lebensmitteleignung oder Temperaturbeständigkeit.

Falls Sie unsicher sind, welches Material passt, beschreiben Sie die Anwendung. formary schlägt auf dieser Basis geeignete Kunststoffe vor.

Tipp: Im formary Konfigurator können Sie sich auch Materialvorschläge anhand Ihrer Anforderungen automatisiert geben lassen.

4. Stückzahl und Abrufverhalten

Die geplante Stückzahl ist entscheidend für die Werkzeugwahl. Einmalige Kleinserien erfordern andere Lösungen als wiederkehrende Großserien. Relevante Angaben umfassen die Gesamtmenge (einmalig oder wiederkehrend), die Losgröße pro Abruf, den geplanten Lieferzeitraum sowie die erwartete Mengenentwicklung vom Prototyp über Kleinserien bis zur Großserie.

Diese Informationen bestimmen, welche Werkzeuglösung wirtschaftlich sinnvoll ist. Kleine Mengen können oft mit 3D-Druck-Werkzeugen oder Ureol-Werkzeugen wirtschaftlich realisiert werden. Größere Serien rechtfertigen Aluminium-Werkzeuge mit längerer Lebensdauer und höherer Präzision.

5. Anwendung und Einsatzzweck

Die geplante Nutzung gibt Aufschluss über funktionale Anforderungen, die das Design beeinflussen.

Typische Anwendungsfälle:

• Transport von empfindlichen Bauteilen
• Lagerung und Kommissionierung
• Automatisierung in der Produktion
• Schutzverpackung für den Versand
• Präsentation im Einzelhandel

Je nach Anwendung sind unterschiedliche Toleranzen, Oberflächenqualitäten, Stapelfähigkeit oder Griffkonzepte erforderlich.

6. Verbausituation und Integration

Wenn das Tiefziehteil in eine Baugruppe integriert wird oder mit anderen Komponenten zusammenwirkt, sind Angaben zur Verbausituation wichtig.

Relevante Fragen:

• Wird das Teil verschraubt, geklipst oder gesteckt?
• Gibt es definierte Anbaupunkte?
• Müssen bestimmte Toleranzen eingehalten werden?
• Sind Montagehilfen erforderlich?
• Passt das Teil in ein bestehendes System?

Abdeckungen, Gehäuse oder technische Einbauteile sollten immer im Kontext der Gesamtkonstruktion betrachtet werden. Unklare Verbausituationen führen zu Nachbesserungen nach der Bemusterung.

7. Besondere Anforderungen

Technische Spezialanforderungen sollten frühzeitig kommuniziert werden, da sie Materialwahl, Werkzeugbau und Nachbearbeitung beeinflussen. Typische Spezialanforderungen umfassen

• ESD-Schutz zur Ableitung statischer Ladung
• Sterilisierbarkeit durch Dampf
• Gamma-Strahlung oder EtO
• Transparenz oder Lichtdurchlässigkeit
• chemische Beständigkeit gegen spezifische Medien
• FDA- oder REACH-Konformität
• Flammschutz
• sowie UV-Beständigkeit für Außenanwendungen.

Jede dieser Anforderungen grenzt die Materialauswahl ein und kann zusätzliche Prüfungen oder Zertifikate erfordern.

8. Nachbearbeitung und Zusatzprozesse

Viele Tiefziehteile benötigen nach der Formgebung weitere Bearbeitungsschritte. Standard sind Stanzen oder Fräsen nach dem Tiefziehvorgang.

Weitere Nachbearbeitungen:

• Bedruckung oder Etikettierung
• Verklebung mehrerer Komponenten
• Montage von Clips, Verschlüssen oder Griffen

Falls Sie solche Zusatzleistungen benötigen, sollten diese bereits in der Anfrage erwähnt werden. formary bietet als Komplettanbieter alle Nachbearbeitungsschritte aus einer Hand.

9. Liefertermin und Zeitplan

Die gewünschte Lieferzeit beeinflusst die Werkzeugwahl und den Projektablauf. Relevante Zeitangaben umfassen den gewünschten Liefertermin für Muster, den geplanten Serienstart, die Dringlichkeit (Standardvorlauf oder Express) sowie das Abrufverhalten bei wiederkehrenden Lieferungen (wöchentlich, monatlich, quartalsweise).

Standardmäßig beträgt die Vorlaufzeit etwa 3–5 Wochen ab Freigabe bis zur Auslieferung. Kürzere Zeiten sind bei einfachen Geometrien und verfügbaren Materialien möglich.

10. Budget oder Zielpreis

Eine grobe Budgetvorstellung hilft bei der Auswahl der passenden Lösung. Wenn Sie einen Zielpreis oder eine Preisobergrenze haben, kann formary gezielt Werkzeugvarianten und Fertigungsoptionen vorschlagen, die in den Rahmen passen.

Das beschleunigt die Entscheidung und vermeidet unnötige Iterationen. Falls kein Budget vorgegeben ist, erstellt formary ein transparentes Angebot auf Basis der technischen Anforderungen.

Wie Sie Ihre Anfrage bei formary stellen

formary bietet drei Wege, um Ihre Anfrage einzureichen:

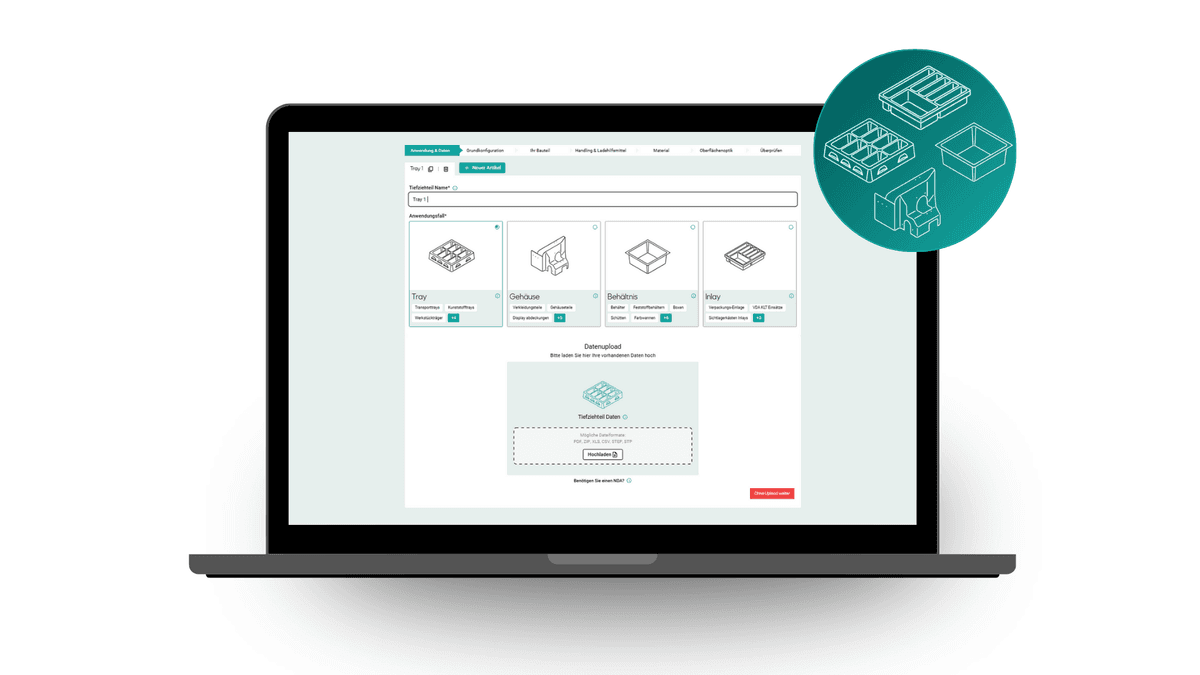

1. Konfigurator nutzen

Im Konfigurator können Sie Schritt für Schritt alle relevanten Angaben eintragen. Das System führt Sie durch die wichtigsten Punkte und stellt sicher, dass keine wesentlichen Informationen fehlen. Sie erhalten innerhalb von 24 Stunden ein erstes Angebot.

2. 3D Tray Generator verwenden

Wenn Sie ein individuelles Tray für ein bestimmtes Bauteil benötigen, können Sie mit dem 3D Tray Generator direkt ein passendes Tray-Konzept erstellen. Sie laden Ihr Bauteil hoch, definieren Nestanzahl und Ausrichtung sowie weitere Vorgaben, die für Ihre Anforderungen wichtig sind.

Wenn Sie mit Ihrem generierten 3D-Tray zufrieden sind, können Sie im 3D Tray Generator direkt damit anfragen.

3. Direkte Anfrage per E-Mail

Sie können auch alle Angaben per E-Mail an formary senden. Fügen Sie CAD-Daten, Skizzen oder Fotos hinzu und beschreiben Sie Ihr Projekt. formary prüft die Unterlagen und meldet sich zeitnah mit einem Angebot oder Rückfragen.

Was passiert nach Ihrer Anfrage?

Nach Eingang Ihrer Anfrage durchläuft Ihr Projekt folgende Schritte:

1. Prüfung der Anfrage: formary prüft Ihre Angaben auf Vollständigkeit und technische Machbarkeit.
2. Angebotserstellung: Sie erhalten ein Angebot mit Preis, Lieferzeit und Werkzeugvariante.
3. Konstruktion oder Datenanpassung: formary erstellt die Konstruktionsdaten oder passt Ihre CAD-Daten auf Tiefziehbarkeit an .
4. Freigabe der Konstruktionsdaten: Sie prüfen die Zeichnung und geben sie frei.
5. Bemusterung: Je nach Projektanforderung erstellt formary Muster aus 3D-Druck-, Ureol- oder Aluminium-Werkzeugen.
6. Serienproduktion: Nach erfolgreicher Musterfreigabe startet die Serienfertigung.

Alle Schritte werden von einem festen Ansprechpartner begleitet, der technische Fragen klärt und den Prozess koordiniert.

Fazit: Vollständige Angaben beschleunigen Ihr Projekt

Eine gut vorbereitete Anfrage spart Zeit, vermeidet Missverständnisse und führt schneller zu einem belastbaren Angebot. Die wichtigsten Angaben wie CAD-Daten, Material, Stückzahl und Anwendung bilden die Grundlage für jede professionelle Angebotserstellung.

formary unterstützt Sie auch bei unvollständigen Anfragen mit technischer Beratung und Konstruktionsleistung. Je präziser Ihre Angaben, desto gezielter kann formary auf Ihre Anforderungen eingehen.
