Jetzt live: Tray-Design direkt aus CAD-Daten im Browser erstellen
Die Planung von Kunststofftrays für Transport, Lagerung oder automatisierte Fertigungsprozesse beginnt häufig mit dieser Frage: Wie sieht ein passendes Tray für das Bauteil überhaupt aus? Genau diese Frage beantwortet der neue webbasierte 3D Tray Generator in Sekundenschnelle. Mehr dazu im Beitrag.
Sarah Guaglianone
Veröffentlicht am 30. September 2026
Teilen
Das Wichtigste zum 3D Tray Generator in Kürze
Tray-Konzepte werden automatisch aus 3D-Bauteildaten generiert
Die Nutzung erfolgt direkt im Browser ohne zusätzliche Softwareinstallation
Das Tool ermöglicht die Unterstützung gängiger CAD-Formate wie STL, STEP, OBJ oder GLTF
Anpassungen werden in Echtzeit in einer 3D-Visualisierung dargestellt
Tray-Konzepte können direkt als Anfrage übermittelt werden
→ Der Tray Generator steht ab sofort kostenlos mit Registrierung zur Verfügung.
Warum Tray-Konzepte oft zu spät entstehen
In vielen Projekten benötigen verschiedene Abteilungen frühzeitig ein Tray-Konzept, zum Beispiel:
Logistik
Produktionsplanung
Arbeitsvorbereitung
Automatisierung
Trotzdem entsteht die Tray-Konstruktion häufig erst nach einer Bestellung oder als kostenpflichtige Konstruktionsleistung. Das führt zu einer typischen Lücke im Projektablauf:
Alle Änderungen werden sofort in der 3D-Visualisierung sichtbar.
Demo: So funktioniert der 3D Tray Generator Schritt für Schritt

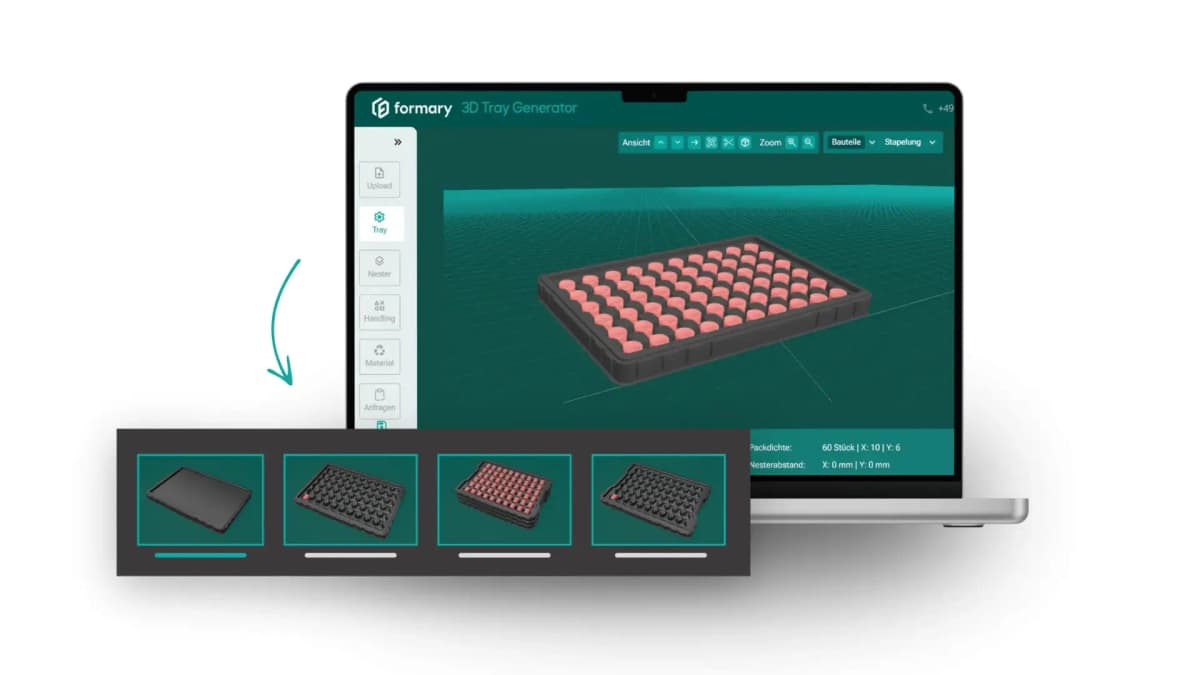

Wir zeigen Ihnen Schritt für Schritt, wie die Software funktioniert. Einfach auf das Bild klicken und Sie werden zum Video weitergeleitet.
Mit dem Aufruf des Videos erklärst Du Dich einverstanden, dass deine Daten an YouTube übermittelt werden und dass du die Datenschutzerklärung gelesen hast.
Neue Funktionen für Logistik und Produktionsplanung
Mit der neuen Version wurde der Tray Generator neben dem neuen Design um mehrere Funktionen erweitert, die besonders für Logistik- und Produktionsprozesse relevant sind.
KLT-Integration

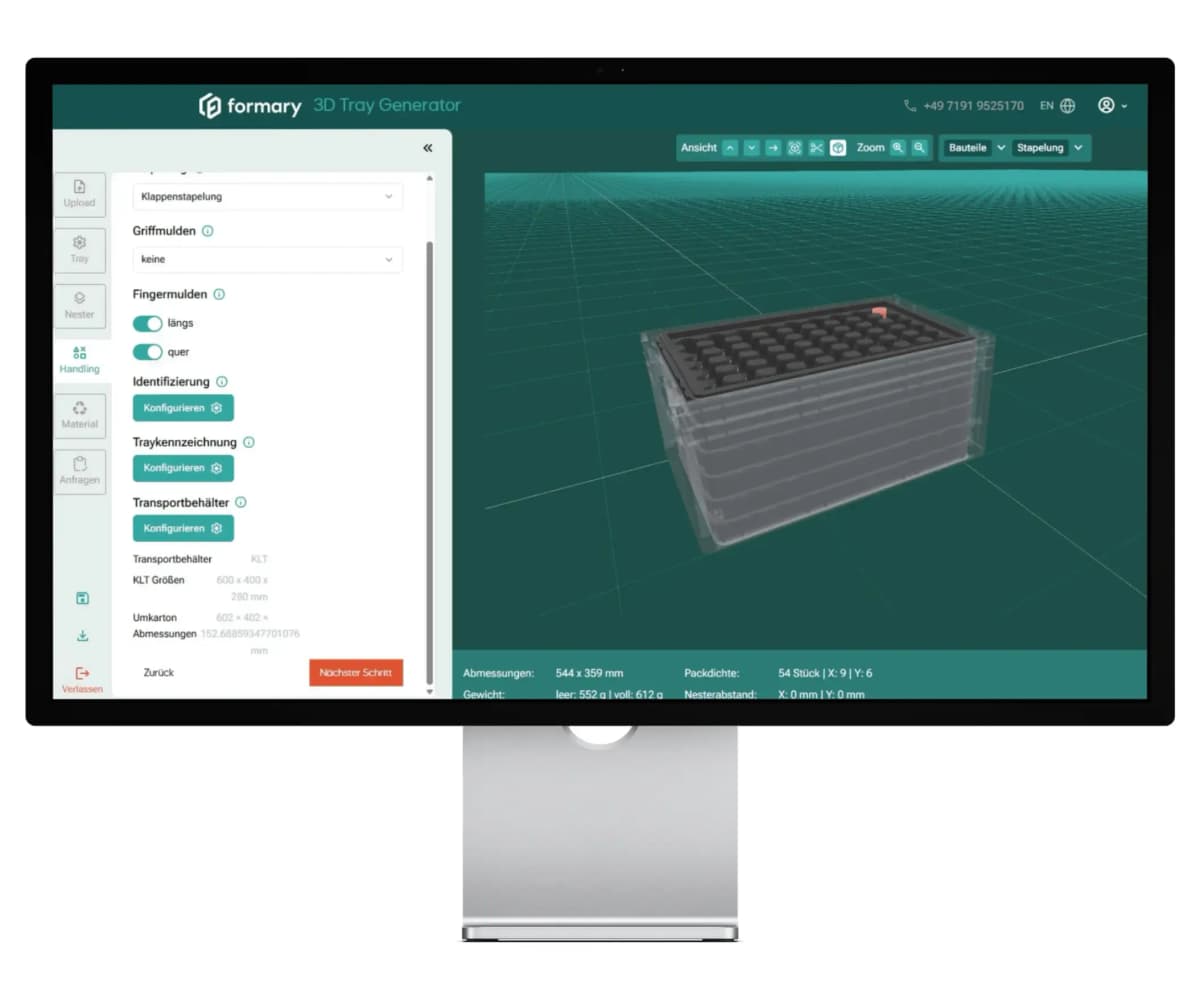

Das Tool zeigt in Echtzeit, wie das generierte Tray in standardisierte KLT-Behälter oder Umkartons eingesetzt wird.
3D-Tray im KLT-Behälter
Individuelle Kennzeichnungen
Nutzer können Symbole, Kennungen oder Logos direkt in das Tray integrieren, um Bauteile oder Varianten eindeutig zu identifizieren.
Farbkennzeichnungen

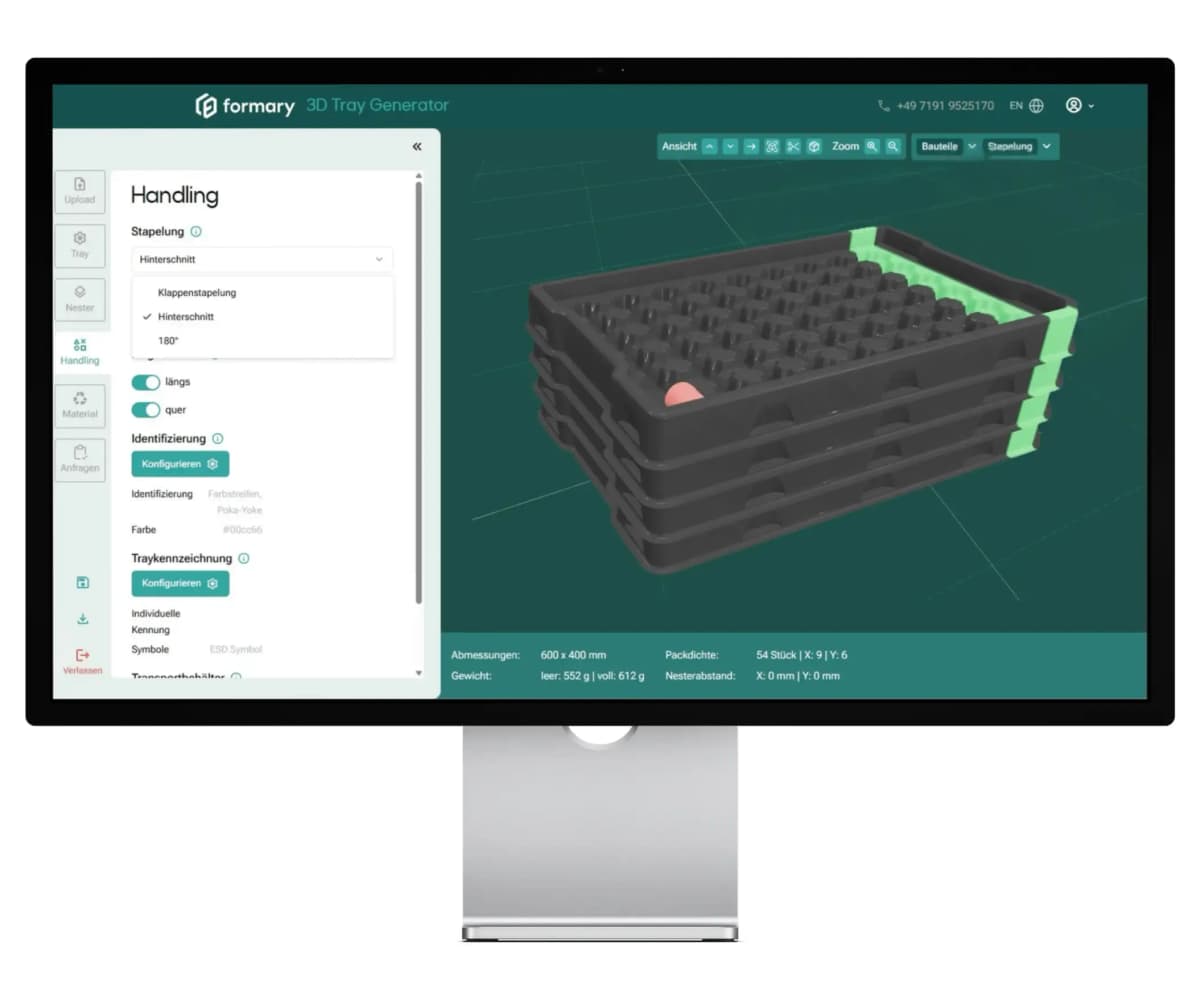

Auch Farbstreifen zur Variantenkennzeichnung lassen sich direkt im Tray-Design integrieren. Das erleichtert die Identifikation von Bauteilen im Produktionsprozess.
Gestapelte 3D-Trays mit Farbstreifen
Stapeltechniken und Stapelhöhe
Zusätzlich können verschiedene Stapeltechniken definiert und maximale Stapelhöhen berechnet werden. Dadurch lässt sich bereits früh simulieren, wie sich Trays im Lager, Transport und Produktionsfluss verhalten.
Vom Tray-Konzept direkt zur Anfrage
Eine weitere Funktion des Tools ist die direkte Weiterverarbeitung der generierten Tray-Konzepte.
Nutzer können ihre Designs:

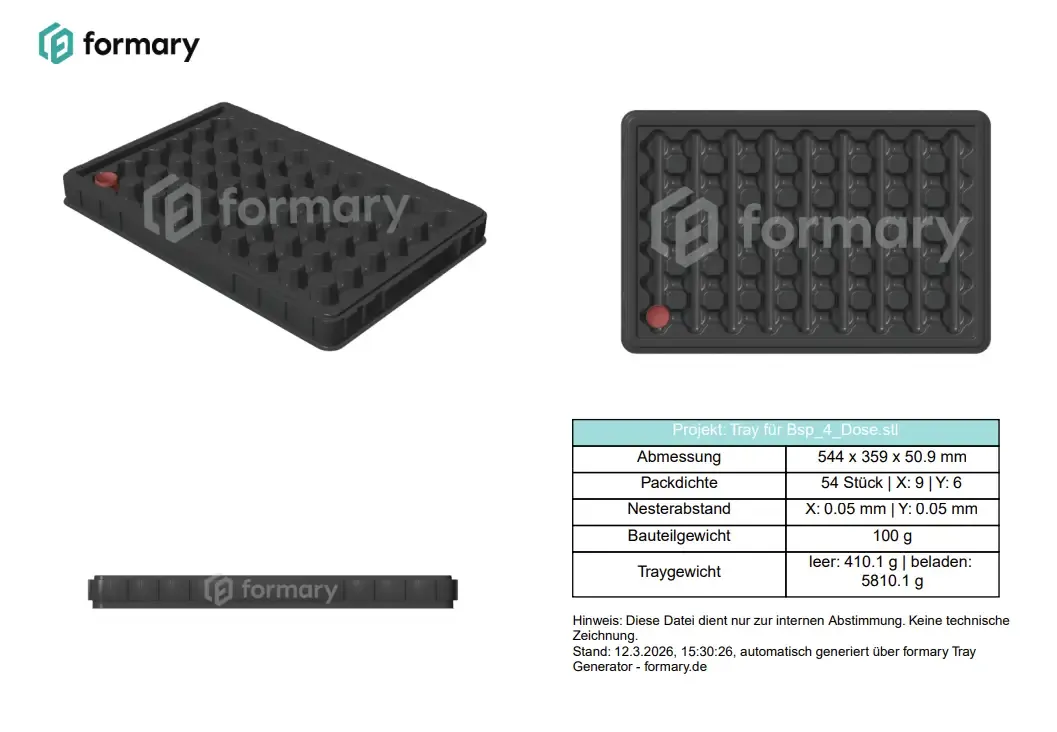

als PDF exportieren
und damit direkt eine Anfrage stellen
Alle relevanten Tray-Daten werden automatisch übertragen. Damit entfällt ein großer Teil der sonst üblichen Abstimmungsprozesse.
Tray-Konzept als exportierte PDF
Für wen ist der Tray Generator besonders interessant?
Der 3D Tray Generator richtet sich vor allem an Unternehmen, die
neue Produkte entwickeln
automatisierte Fertigungslinien planen
Transportkonzepte für Bauteile erstellen
Verpackungskonzepte früh im Projekt definieren müssen
Fazit: Tray-Konzepte direkt aus CAD-Daten generieren
Mit dem webbasierten 3D Tray Generator bringt formary ein Tool auf den Markt, das einen häufigen Engpass in Industrieprojekten löst. Statt Tray-Konzepte erst spät im Projekt zu entwickeln, können Kunden jetzt innerhalb weniger Sekunden ein Tray-Layout generieren, Varianten testen, Logistikkonzepte früh planen und direkt eine Anfrage starten.
Damit wird die Planung von Kunststofftrays deutlich schneller, transparenter und effizienter.
Der 3D Tray Generator ist ein digitales Tool, das automatisch ein Tray-Konzept für ein Bauteil erstellt. Nutzer laden eine CAD-Datei ihres Bauteils hoch, und die Software generiert daraus ein Tray-Layout mit optimierter Bauteilanordnung, Nestabständen und Packdichte. Dadurch lässt sich schnell prüfen, wie Bauteile transportiert, gelagert oder automatisiert gehandhabt werden können.
Sie laden Ihr Bauteil in unserem Online-Tool hoch und erhalten direkt in wenigen Sekunden ein erstes Tray-Konzept, das Sie direkt für die interne Planung nutzen können.
Ja. Nach der automatischen Generierung kann das Tray-Design individuell angepasst werden. Alle Änderungen werden sofort in einer 3D-Visualisierung angezeigt.
Ja. Der Tray Generator kann anzeigen, wie ein generiertes Tray in standardisierte KLT-Behälter integriert wird. Dadurch lässt sich frühzeitig prüfen, wie sich das Tray in Transport- oder Lagerprozesse einfügt.
Ja. Generierte Tray-Konzepte können als PDF exportiert werden. Damit können Sie auch direkt aus dem Tool heraus eine unverbindliche Anfrage für die Produktion des Trays stellen.
Für Tray-Konstruktionen sind insbesondere folgende Funktionen relevant:
Import vorhandener 3D-Bauteildaten
Konstruktion individueller Formnester
Definition von Radien und Entformschrägen
Anpassung von Nestabständen und Packdichte
Berücksichtigung von Tray-Außenmaßen und KLT-Abmessungen
Konstruktion von Griffmulden, Stapelfunktionen und Poka-Yoke
3D-Visualisierung von Varianten
Möglichkeit zur Weitergabe der Konstruktion an Fertigung oder Lieferanten.
Der formary 3D Tray Generator deckt die bauteilbasierte Tray-Konzeption, Packdichte, Außenabmessungen, Handling, Stapelung und Transportmittelintegration direkt im Browser ab.
Für Kunststofftrays können klassische 3D-CAD-Systeme wie SOLIDWORKS, Siemens NX, PTC Creo, CATIA oder Autodesk Inventor eingesetzt werden. Sie eignen sich insbesondere für die vollständig individuelle manuelle Konstruktion. Wenn aus vorhandenen 3D-Bauteildaten schnell ein individuelles Tiefziehtray erzeugt werden soll, ist eine spezialisierte Tray-Software wie der formary 3D Tray Generator eine Alternative. Das Tool erstellt automatisiert ein erstes Tray-Konzept und ermöglicht die Anpassung von Nestern, Packdichte, Außenmaßen, Handling und Stapelung direkt im Browser.
